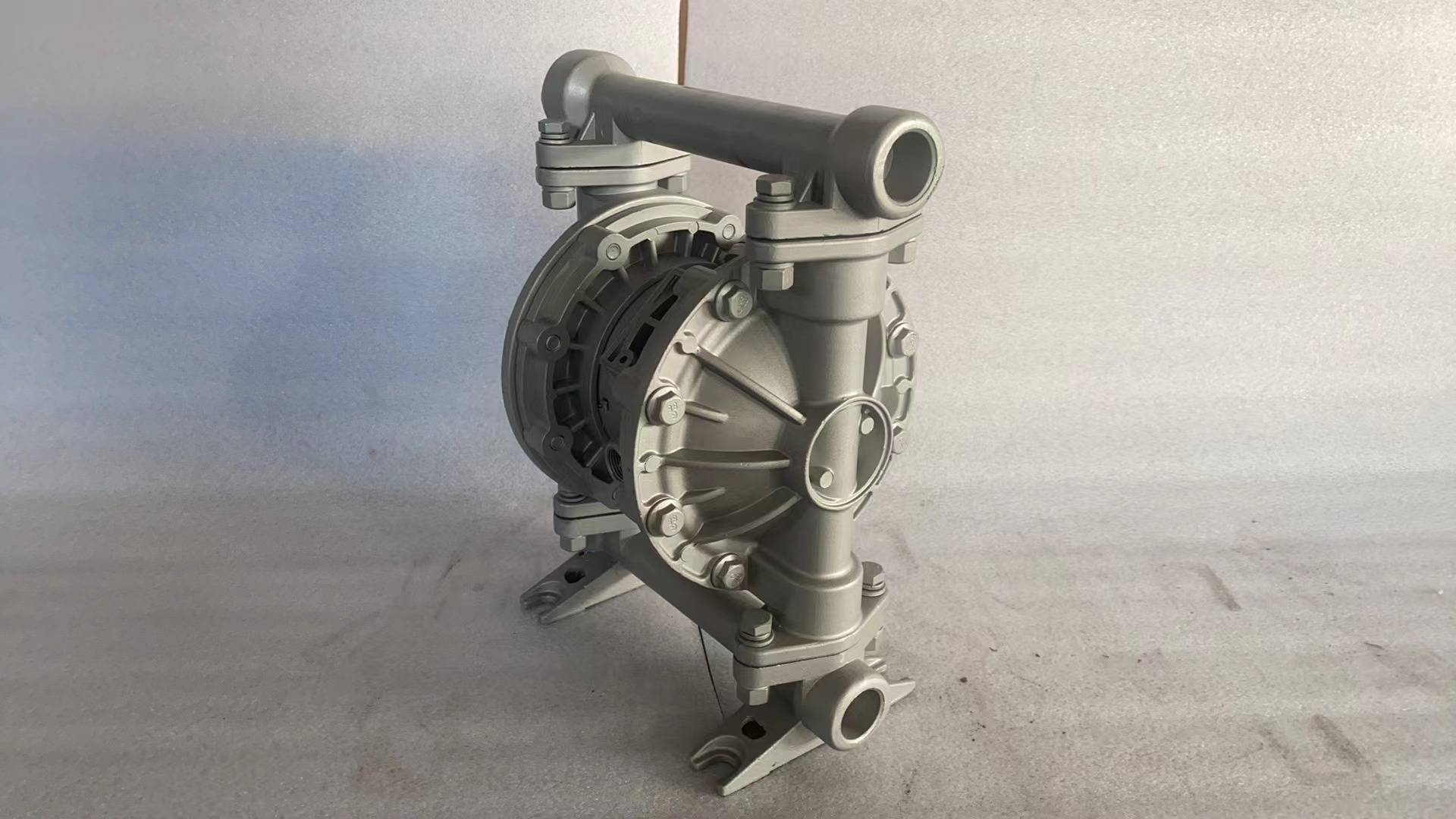

Pompa a Membrana Pneumatica in Lega di Alluminio

La pompa a diaframma pneumatica in lega di alluminio XSU è una soluzione compatta per il trasferimento di numerosi fluidi industriali. Utilizza aria compressa invece di un motore elettrico. Pertanto, è particolarmente adatta per aree umide, lavori di trasferimento mobili e siti in cui il controllo semplice della velocità è importante.

Il suo corpo in lega di alluminio è più leggero di molti corpi di pompe in acciaio. Di conseguenza, la pompa è più facile da trasportare, installare e mantenere. Inoltre, il design a doppio diaframma può gestire liquidi sottili, fluidi viscosi e liquidi con piccole particelle sospese.

Jiangsu Xiangsu Machinery Equipment Manufacturing Co., Ltd. fornisce pompe pneumatiche per utenti industriali, distributori, appaltatori e costruttori di apparecchiature. Ogni pompa può essere configurata in base al fluido, alla portata richiesta, alla pressione, alla temperatura e alle condizioni di installazione.

Come funziona la pompa

L'aria compressa muove due diaframmi da un lato all'altro. Mentre una camera aspira il fluido, l'altra camera spinge il fluido verso l'uscita. Le sfere di non ritorno controllano la direzione del flusso.

Questo processo semplice non richiede una tenuta dell'albero. Pertanto, il rischio di perdite da una tenuta rotante è ridotto. La portata può anche essere regolata modificando l'alimentazione dell'aria. Inoltre, la pompa può funzionare a bassa velocità per un trasferimento controllato o a velocità più elevate quando è necessaria una maggiore portata.

Principali vantaggi del prodotto

• Corpo pompa in lega di alluminio leggero
• Funzionamento ad aria senza motore di azionamento elettrico
• Design autoadescante per un avvio più semplice
• Portata regolabile tramite controllo della pressione dell'aria
• Adatto per fluidi viscosi e piccoli solidi sospesi
• Nessuna tenuta meccanica rotante nella sezione del fluido
• Camere bullonate per una tenuta salda e una manutenzione più semplice
• Collezioni di aspirazione e mandata filettate
• Struttura compatta con piedini di montaggio stabili
• Diversi materiali disponibili per diaframma, sfera e sede

Parametri tecnici tipici

I valori seguenti si riferiscono alle configurazioni comuni di questa serie di prodotti. Le prestazioni finali dipendono dalle dimensioni selezionate, dal materiale del diaframma, dall'alimentazione dell'aria, dalla viscosità del fluido e dal layout della tubazione.

Questi valori sono dati rappresentativi della serie. Si prega di confermare il punto di funzionamento richiesto con XSU Pump prima dell'ordine.

Fluidi e industrie adatti

La pompa a diaframma pneumatica in lega di alluminio è comunemente utilizzata per vernici, inchiostri, oli, resine, adesivi, detergenti, acque reflue e liquidi di processo generali. Può anche trasferire alcuni solventi quando tutti i materiali a contatto con il fluido sono compatibili.

Le industrie tipiche includono:

• Produzione di vernici e rivestimenti
• Stampa e imballaggio
• Stabilimenti meccanici e automobilistici
• Gestione di oli e lubrificanti
• Processi ceramici e minerari
• Trasferimento di acque reflue e fanghi
• Scarico di fusti e serbatoi
• Dosaggio e circolazione chimica
• Sistemi mobili di pulizia e assistenza

L'alluminio non è adatto a tutti gli acidi, alle basi o alle sostanze chimiche aggressive. Per questo motivo, gli acquirenti devono fornire il nome del fluido, la concentrazione e la temperatura prima della selezione. Per liquidi corrosivi che richiedono un pompaggio elettrico continuo, considerare una pompa centrifuga chimica IH. Per il servizio di fanghi abrasivi, una pompa per malta resistente alla corrosione UHB potrebbe essere un'opzione migliore.

Selezione del diaframma e delle parti a contatto con il fluido

La corretta selezione del materiale aiuta a migliorare la durata e la sicurezza di funzionamento.

L'NBR è spesso selezionato per fluidi a base di olio. L'EPDM può essere adatto a molti liquidi a base acquosa, mentre l'FKM offre resistenza a vari oli e sostanze chimiche. Il PTFE è disponibile per una gamma più ampia di fluidi aggressivi. Tuttavia, la compatibilità del fluido, la temperatura, i solidi e la velocità di ciclo devono essere tutti verificati insieme.

XSU Pump può aiutare a selezionare il corpo pompa, il diaframma, la sfera della valvola, la sede della valvola e il tipo di connessione. Questo processo di abbinamento è particolarmente importante quando il liquido contiene solventi, particelle abrasive o materiale ad alta viscosità.

Supporto del produttore e opzioni personalizzate

In qualità di produttore di pompe industriali, XSU Pump supporta sia ordini standard che configurazioni basate su progetti. I servizi disponibili possono includere:

• Dimensionamento della pompa in base alla portata e alla pressione di mandata
• Selezione del materiale del diaframma e delle parti a contatto con il fluido
• Personalizzazione di filettature e connessioni
• Marchiatura OEM ed etichettatura del prodotto
• Imballaggio personalizzato per distributori
• Kit di ricambio per diaframma, sfera e sede
• Documenti di funzionamento e guida all'installazione
• Ispezione dell'ordine prima della spedizione

Per ulteriori indicazioni, leggere le informazioni sulle pompe per il trasferimento di fluidi industriali e sulle soluzioni di pompe industriali.

Guida all'installazione e al funzionamento

Installare la pompa su una base solida e livellata. Mantenere il tubo di aspirazione corto ed evitare curve non necessarie. Inoltre, utilizzare un'alimentazione d'aria pulita con un filtro, un regolatore e una valvola di intercettazione adatta.

Prima dell'avvio, controllare tutti gli elementi di fissaggio e le connessioni dei tubi. Quindi aumentare lentamente la pressione dell'aria. Non superare la pressione nominale della pompa o delle apparecchiature collegate. Se la pulsazione influisce sul processo, un regolatore della linea dell'aria o un ammortizzatore di pulsazione di mandata possono aiutare a creare un flusso più stabile.

L'ispezione regolare dei diaframmi, delle sfere delle valvole e delle sedi ridurrà anche i tempi di inattività non programmati.

Informazioni richieste per la selezione

Si prega di fornire i seguenti dettagli quando si richiede un preventivo:

• Nome e concentrazione del fluido
• Portata e pressione di mandata
• Temperatura e viscosità del fluido
• Dimensione delle particelle e contenuto di solidi
• Altezza di aspirazione e lunghezza della tubazione
• Pressione e volume d'aria disponibili
• Dimensione della connessione e standard di filettatura richiesti
• Materiale del diaframma preferito
• Quantità e requisiti OEM

Con queste informazioni, XSU Pump può consigliare una configurazione adatta e pratica.

Domande frequenti

La pompa può gestire liquidi viscosi?

Sì. Le pompe a diaframma pneumatiche possono trasferire molti fluidi viscosi. Tuttavia, la portata disponibile diminuirà all'aumentare della viscosità. È inoltre necessario considerare le dimensioni della tubazione e l'alimentazione dell'aria.

La pompa può funzionare senza liquido?

La pompa tollera un funzionamento a secco limitato meglio di molte pompe centrifughe. Ciononostante, devono essere evitati periodi prolungati di funzionamento a secco perché aumentano l'usura e il consumo di aria.

Il corpo in alluminio è adatto per acidi forti?

Di solito no. Acidi e basi forti possono attaccare l'alluminio. Una pompa in acciaio inossidabile, plastica tecnica o fluoroplastica potrebbe essere più adatta dopo una verifica di compatibilità.

Come viene controllata la portata?

La portata può essere regolata tramite il regolatore dell'aria o un sistema di controllo sul lato del fluido. La velocità della pompa cambia al variare del volume e della pressione dell'aria fornita.
