Pompa autoadesante in fluoroplastica
Informazioni sui prodotti
Flusso nominale:
30–45 m³/h
Testata classificata:
25–30 m
Potenza del motore:
7,5 kW
Velocità nominale:
2.900 rpm
Inlet × outlet:
DN80 × DN65
La pompa autoadirente in fluoroplastica FZB trasferisce liquidi corrosivi da serbatoi, fosse, fusti e altre fonti a basso livello. La sua struttura autoadirente aiuta a sollevare il liquido nella pompa dopo che la carcassa è stata riempita per la prima avviamento. Pertanto, è una scelta pratica quando il livello del liquido è inferiore all'ingresso della pompa.
Jingjiang Xiangsu Pump Industry Co., Ltd. produce pompe FZB per impianti chimici e sistemi fluidi industriali. Abbinamo le dimensioni della pompa, il rivestimento, la guarnizione, il motore e la base a ogni punto di servizio. Di conseguenza, i clienti ricevono una pompa adatta sia al liquido che al processo.
Parametri tecnici rappresentativi

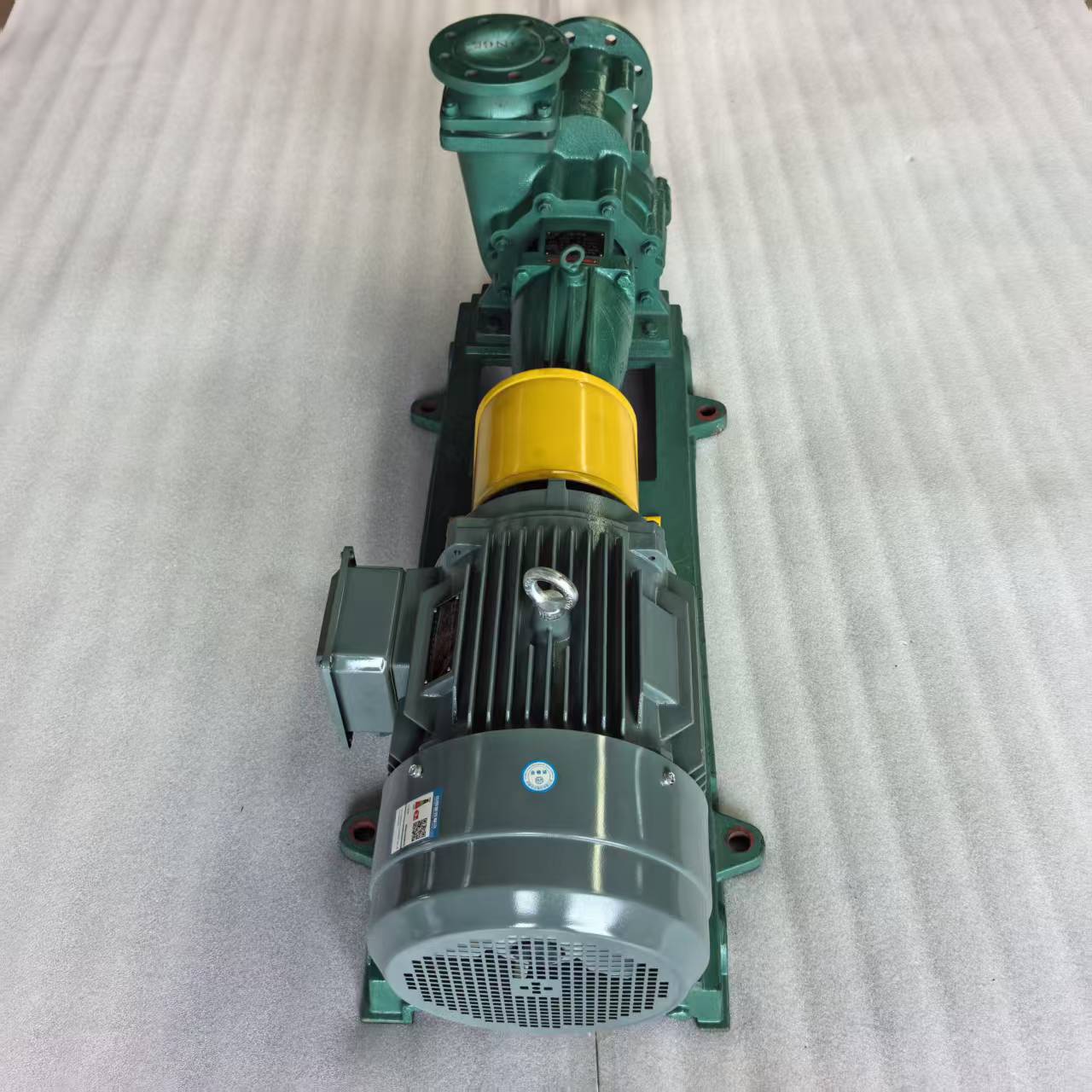

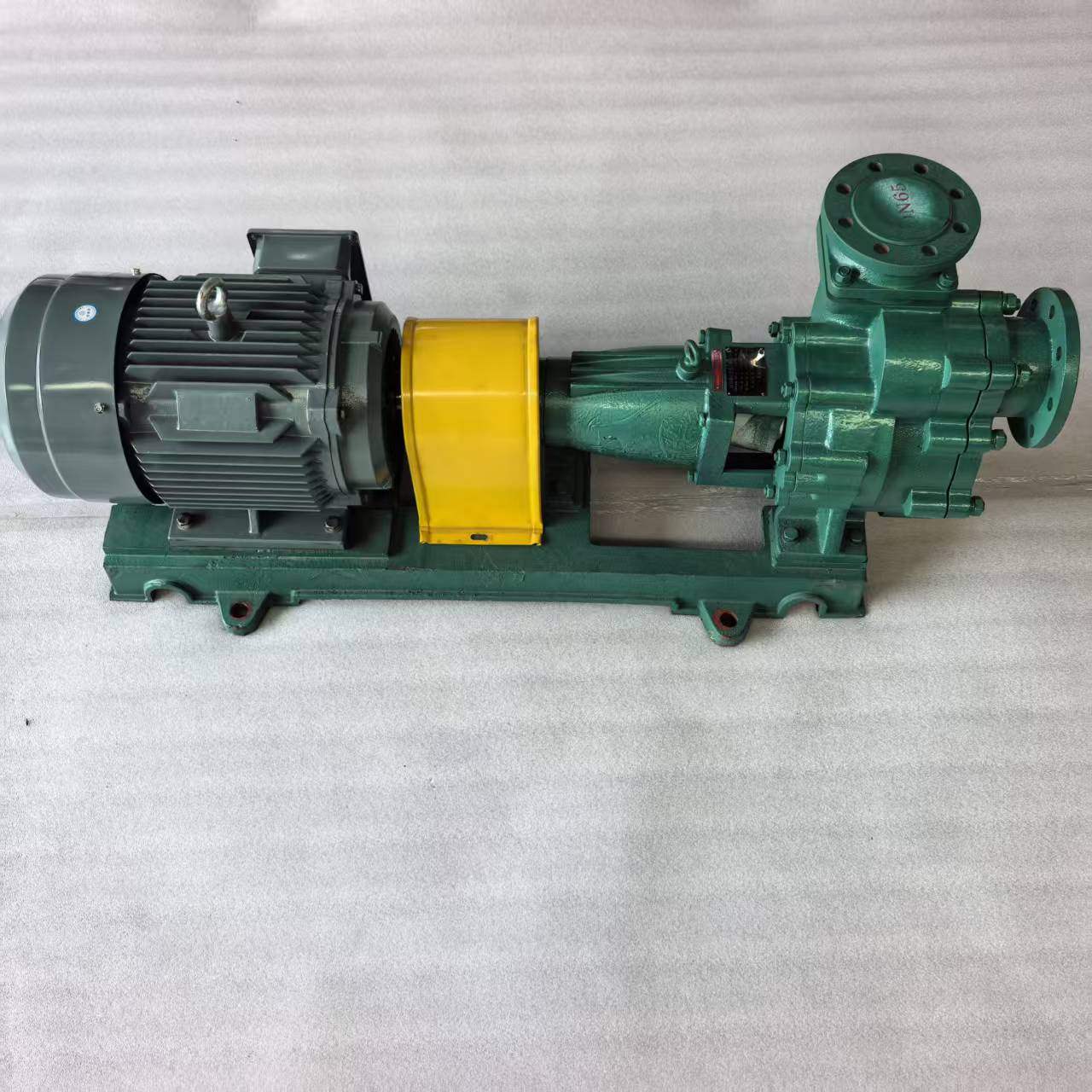

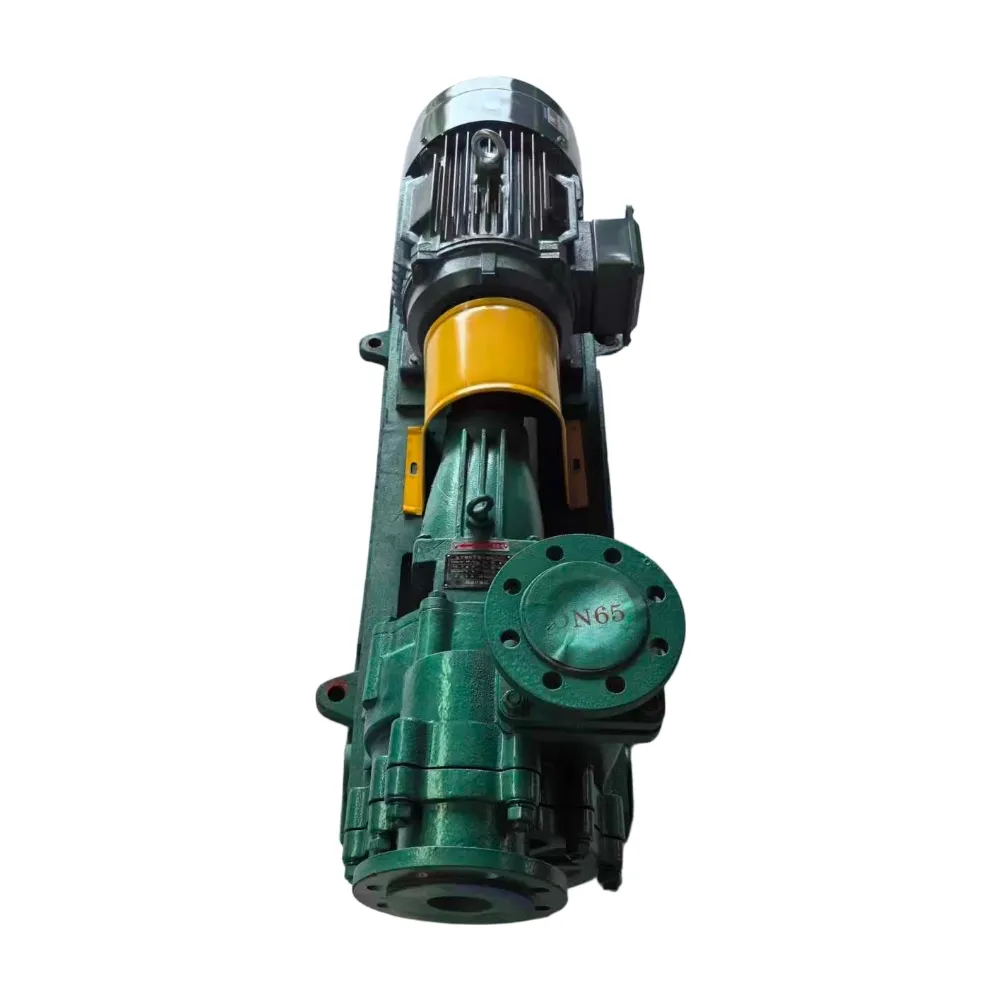

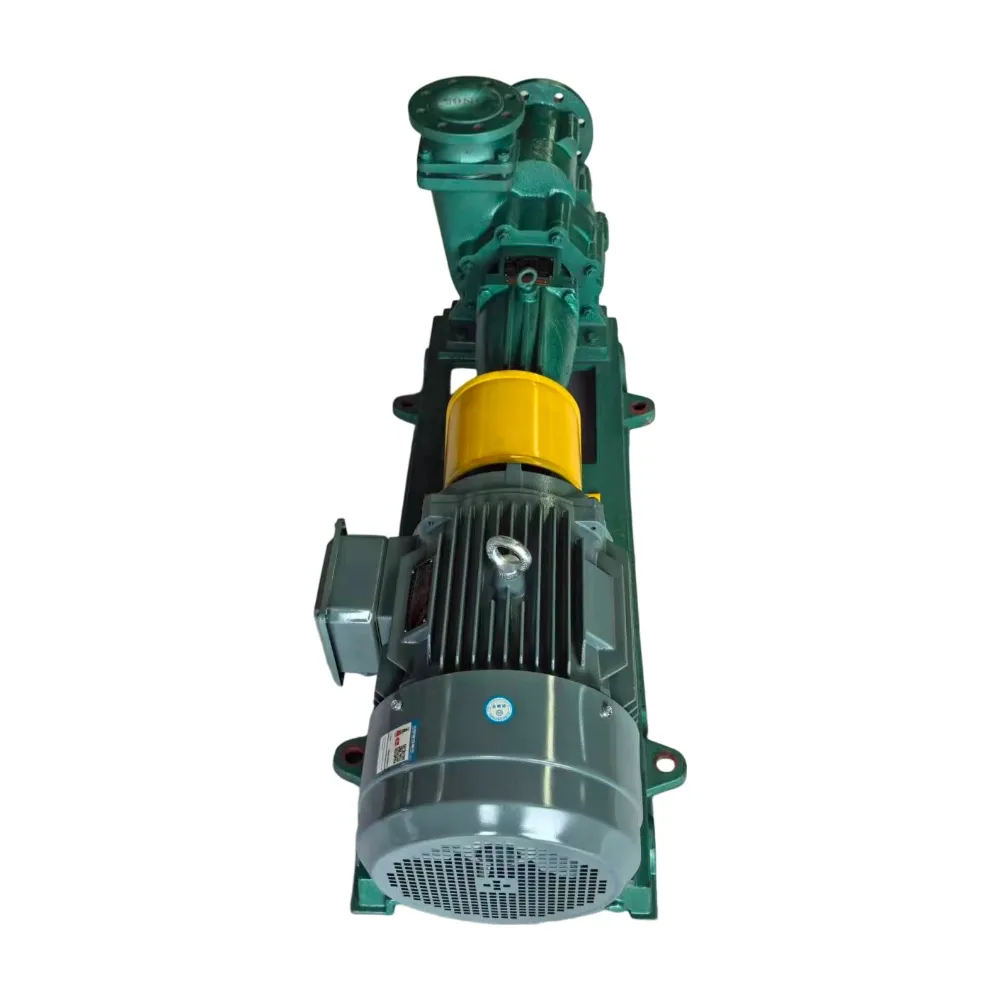

L'unità illustrata ha un connettore di scarico DN65 visibile. Pertanto, la sua struttura è coerente con una configurazione di classe 80FZB(L).
| Elemento | Specifiche tipiche |
| Modello di riferimento | 80FZB(L) |
| Tipo di pompa | Pompa centrifuga autoadirente orizzontale |
| Portata nominale | 30–45 m³/h |
| Altezza nominale | 25–30 m |
| Potenza del motore | 7,5 kW |
| Velocità nominale | 2.900 rpm |
| Ingresso × uscita | DN80 × DN65 |
| Altezza di aspirazione massima | Circa 4 m |
| Temperatura standard del liquido | Sotto 90°C |
| Materiale bagnato | Rivestimento in fluoroplastica F46 |
| Guarnizione d'albero | Guarnizione meccanica |
| Installazione | Montata su base con motore e protezione per accoppiamento |
Questi valori sono dati di riferimento tipici. Le prestazioni reali dipendono dalla densità, viscosità, temperatura, pressione di vapore del liquido, progettazione del tubo di aspirazione e frequenza del motore. Pertanto, il modello finale deve essere selezionato in base alla portata e all'altezza richieste.
Forte protezione contro la corrosione
La pompa utilizza una robusta carcassa esterna in metallo con un rivestimento in fluoroplastica sulle superfici bagnate. Questo design combina la resistenza del metallo con la resistenza chimica della fluoroplastica.
La F46 è adatta a molti acidi, alcalini, sali e solventi organici. Inoltre, opzioni in PVDF o polipropilene rinforzato possono essere disponibili per alcune condizioni di lavoro. Tuttavia, la compatibilità dei materiali deve sempre essere controllata rispetto alla concentrazione e alla temperatura del liquido.
Le parti bagnate tipiche includono:
- Carcassa della pompa rivestita in fluoroplastica
- Impeller in fluoroplastica
- Tappo della pompa resistente alla corrosione
- Superfici di guarnizione meccanica selezionate
- Guarnizioni in PTFE, FKM o altre adatte
Funzionamento autoadirente affidabile
La pompa FZB utilizza una camera di ricircolazione del liquido per rimuovere l'aria dal tubo di aspirazione. Prima, la carcassa della pompa deve essere riempita di liquido. Quindi, dopo l'avviamento, l'impeller rotante mescola il liquido immagazzinato con l'aria dal tubo di ingresso. L'aria viene scaricata, mentre il liquido rimane nella carcassa. Di conseguenza, la pompa crea aspirazione e attira il liquido nel sistema.
In molti sistemi, la carcassa mantiene abbastanza liquido per il prossimo avviamento. Pertanto, il riempimento ripetuto potrebbe non essere necessario. Tuttavia, se la pompa è stata svuotata o lasciata inutilizzata per lungo tempo, l'operatore dovrebbe controllare e riempire la carcassa prima dell'avviamento.
Vantaggi principali del prodotto
- Design autoadirente per serbatoi e fosse a basso livello
- Parti bagnate rivestite in F46 per liquidi corrosivi
- Nessuna valvola di piede richiesta in molte installazioni
- Base robusta per un funzionamento stabile
- Guarnizione meccanica selezionata per il liquido di lavoro
- Ingresso e uscita a flangia per connessioni tubolari solide
- Protezione per accoppiamento per un funzionamento più sicuro
- Accesso semplice per ispezione e servizio
- Opzioni personalizzate di tensione e frequenza del motore
- Pompa e motore forniti come un'unità allineata
Liquidi e industrie adatti
La pompa autoadirente in fluoroplastica FZB è progettata principalmente per liquidi chimici puliti o leggermente contaminati. I media comuni includono acidi diluiti o concentrati, alcalini, soluzioni di sale, liquido di pickling, soluzione di placcatura e solventi selezionati.
Le applicazioni tipiche includono:
- Produzione chimica
- Trasferimento di acidi e alcalini
- Svuotamento di serbatoi
- Linee di elettroplaccatura
- Sistemi di pickling metallico
- Produzione di pesticidi
- Processamento farmaceutico
- Produzione di elettronica
- Raccolta di liquidi di scarto
- Impianti di carta e tessili
La pompa standard non è destinata a solidi grandi o slurry altamente abrasivi. Pertanto, un filtro di aspirazione dovrebbe essere installato quando le particelle possono entrare nel tubo.
Installazione e avviamento
Installare la pompa su una fondazione solida e livellata. Inoltre, mantenere il tubo di aspirazione corto e diretto. Ogni giunzione di aspirazione deve essere ermetica perché anche una piccola perdita d'aria può ridurre le prestazioni di adirentamento.
Prima del primo avviamento, riempire la carcassa della pompa con liquido. Successivamente, controllare la rotazione del motore e aprire le valvole richieste. Non far funzionare mai la pompa a secco, poiché il funzionamento a secco può danneggiare la guarnizione meccanica e le parti in fluoroplastica.
Per risultati migliori, ridurre le curve acute nel tubo di aspirazione. Inoltre, mantenere l'altezza di aspirazione effettiva entro il limite della pompa selezionata. Liquidi caldi, fluidi densi e liquidi con alta pressione di vapore possono ridurre l'altezza di aspirazione disponibile.
Supporto del produttore e approvvigionamento personalizzato
Jingjiang Xiangsu Pump Industry Co., Ltd. supporta la selezione della pompa dall'inchiesta alla consegna. Il nostro team analizza i dati del fluido e poi consiglia un modello, un materiale, una guarnizione e un motore adatti.
Le opzioni di approvvigionamento disponibili includono:
- Parti bagnate in F46, PVDF o plastica selezionata
- Diversi materiali per guarnizioni meccaniche
- Motori standard o antiesplosivi
- Tensione e frequenza personalizzate
- Pompa solo o unità complete montate su base
- Flangie di ingresso e uscita corrispondenti
- Ispezione delle prestazioni in fabbrica
- Imballaggio per esportazione e approvvigionamento di parti di ricambio
Per un preventivo accurato, si prega di fornire il nome del liquido, la concentrazione, la temperatura, la densità, la portata richiesta, l'altezza richiesta, l'altezza di aspirazione, la tensione del motore e la frequenza di funzionamento.
Domande frequenti
La pompa ha bisogno di adirentamento prima dell'avviamento?
Sì. Riempire la carcassa prima del primo avviamento o ogni volta che il liquido immagazzinato è stato perso.
La pompa può funzionare senza liquido?
No. Il funzionamento a secco può danneggiare rapidamente la guarnizione meccanica e le parti interne.
Può trasferire acido solforico o cloridrico?
La F46 è compatibile con molte soluzioni acide. Tuttavia, la concentrazione, la temperatura e le impurità devono essere controllate prima della selezione del modello.
Cosa influisce sull'altezza di autoadirentamento?
La lunghezza del tubo, le perdite d'aria, la temperatura del liquido, la densità, la viscosità e l'altezza di installazione influenzano le prestazioni di adirentamento.
La specifica del motore può essere personalizzata?
Sì. La tensione, la frequenza, il livello di protezione, la classe di efficienza e le opzioni antiesplosive possono essere adattate al progetto.
Richiedi una selezione di pompa
Contattare Jingjiang Xiangsu Pump Industry Co., Ltd. per la selezione e il prezzo delle pompe autoadirenti in fluoroplastica. Inviaci i tuoi dati di funzionamento e il nostro team preparerà una proposta tecnica adatta per il tuo sistema di trasferimento chimico.
