Pompa di pozzo verticale FY Pompa di trasferimento chimico
Informazioni sui prodotti
Tipo di pompa:
Pompa immersa monostadio verticale
Progettazione idraulica:
Centrifuga monosuczione
Debitaggio:
1.6–2.600 m³/h
Testa:
5–132 m
Velocità:
1.450 o 2.900 rpm
Pressione di progetto:
Fino a 1,6 MPa
La pompa di pozzo verticale FY trasferisce liquidi da serbatoi di stoccaggio, recipienti di processo, fosse sotterranee e pozzi di raccolta. Utilizza una struttura centrifugante verticale, monostadio, monosuzione. La sezione idraulica opera sotto il livello del liquido, mentre il motore rimane sopra il serbatoio.
Questa disposizione elimina la necessità di priming di aspirazione. Mantiene anche il motore lontano dal liquido di processo. Pertanto, la pompa FY è una scelta pratica per impianti chimici, sistemi di depurazione delle acque reflue e operazioni di trasferimento di serbatoi industriali.
Jingjiang Liutong Pump Industry Co., Ltd. fornisce pompe FY con diverse portate, teste, profondità di immersione, materiali, impeller, cuscinetti e opzioni di motore.
Specifiche della Pompa di Pozzo Verticale FY
| Parametro | Gamma Tipica di Serie |
| Tipo di pompa | Pompa di pozzo verticale monostadio |
| Progettazione idraulica | Centrifugante monosuzione |
| Portata | 1,6–2.600 m³/h |
| Testa | 5–132 m |
| Velocità | 1.450 o 2.900 rpm |
| Pressione di progettazione | Fino a 1,6 MPa |
| Temperatura standard del liquido | 0–105°C |
| Gamma di temperatura opzionale | −20°C a 180°C |
| Profondità di immersione | Personalizzata in base alla profondità del serbatoio |
| Opzioni di impeller | Chiuso, semiaperto o aperto |
| Motore standard | Motore elettrico trifase |
| Opzione di motore | Motore antiesplosivo |
| Installazione | Montaggio sul tetto del serbatoio o sulla copertura della fossa |
| Collegamento di scarico | Bordato |
La serie FY completa include sia piccole pompe di trasferimento chimico che grandi unità industriali. Le prestazioni reali dipendono dalle dimensioni della pompa, dall'impeller, dalla velocità, dalla densità del liquido, dalla viscosità e dalla profondità di installazione.
Funzionamento della Pompa di Pozzo FY
La piastra di montaggio supporta l'intera pompa sul tetto del serbatoio. Un lungo albero verticale collega il motore montato a secco all'impeller sotto il livello del liquido.
Quando il motore si avvia, l'impeller aspira il liquido attraverso l'ingresso inferiore. Aumenta quindi la pressione e sposta il liquido nella carcassa della pompa. Infine, il tubo di scarico separato trasporta il liquido sopra il serbatoio.
Poiché la carcassa della pompa rimane sommersa, la pompa non necessita di valvola a piede o di sistema di priming a vuoto. Tuttavia, l'ingresso della pompa deve rimanere sotto il livello minimo di funzionamento del liquido.
Costruzione della Pompa con Albero Lungo
La pompa di pozzo verticale FY normalmente include:
- Supporto motore e accoppiamento
- Carcassa dei cuscinetti
- Piastra di montaggio del serbatoio
- Lungo albero verticale
- Colonna di supporto
- Cuscinetto guida
- Carcassa della pompa sommersa
- Impeller centrifugante
- Filtro di aspirazione inferiore
- Tubo di scarico separato
- Collegamento di uscita bordato

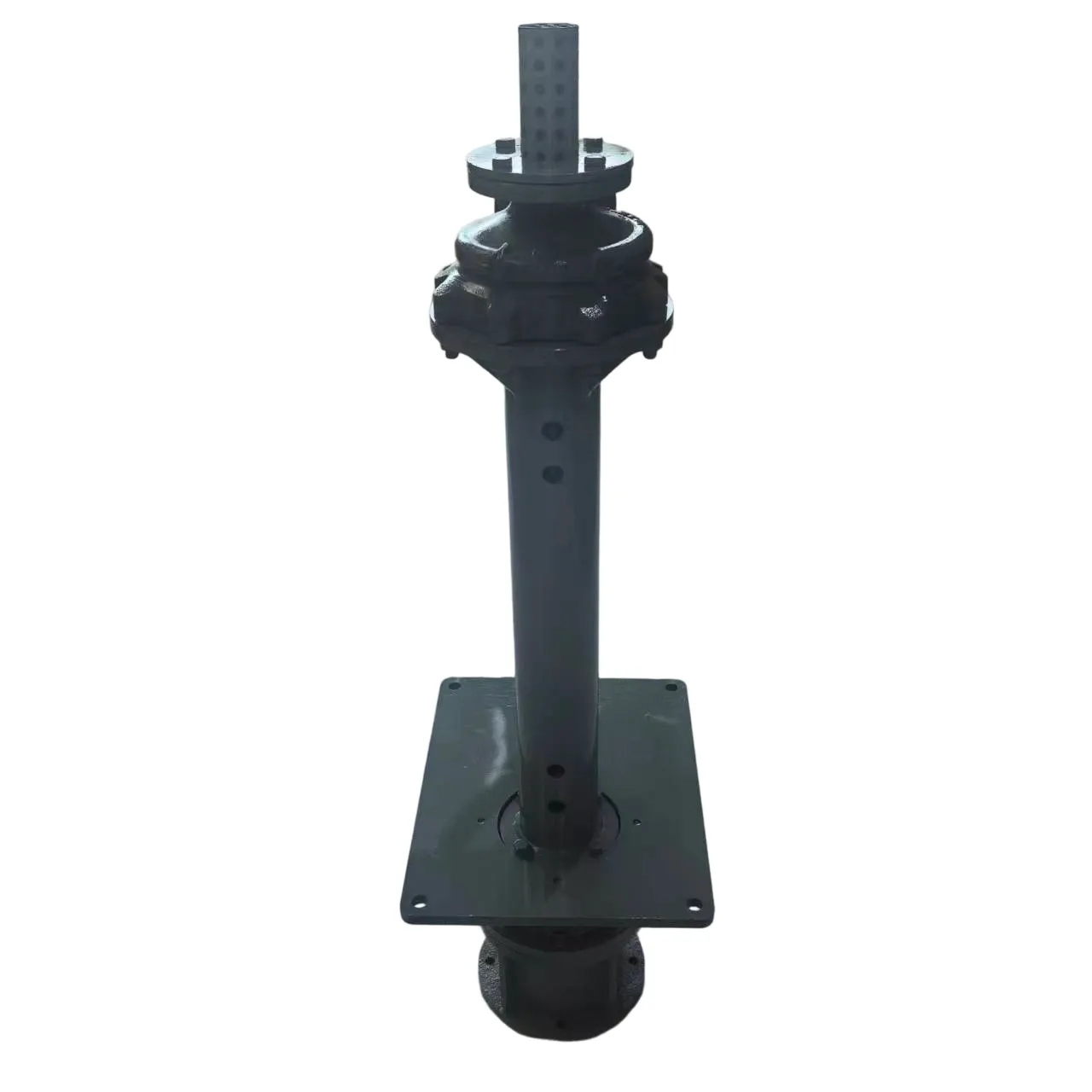

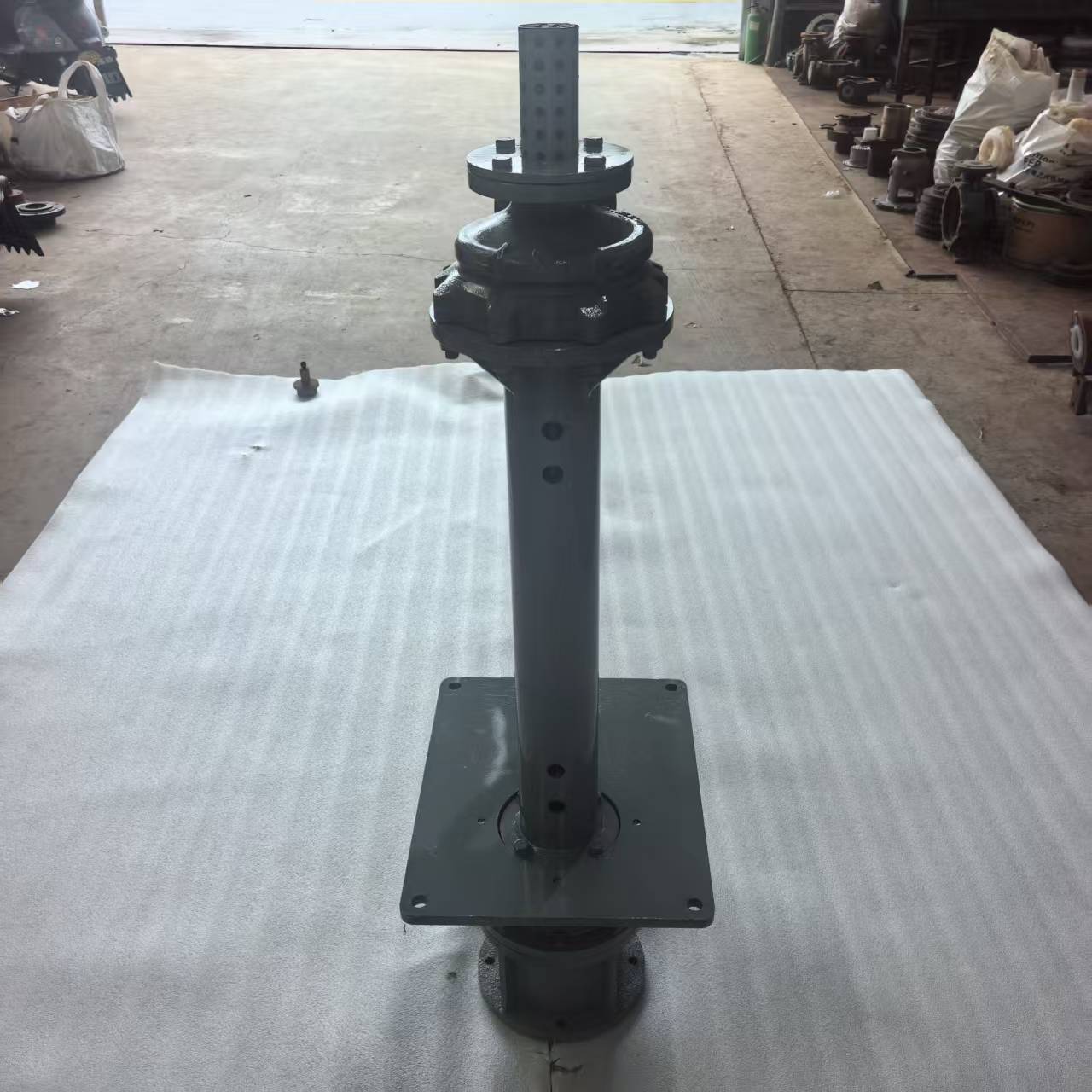

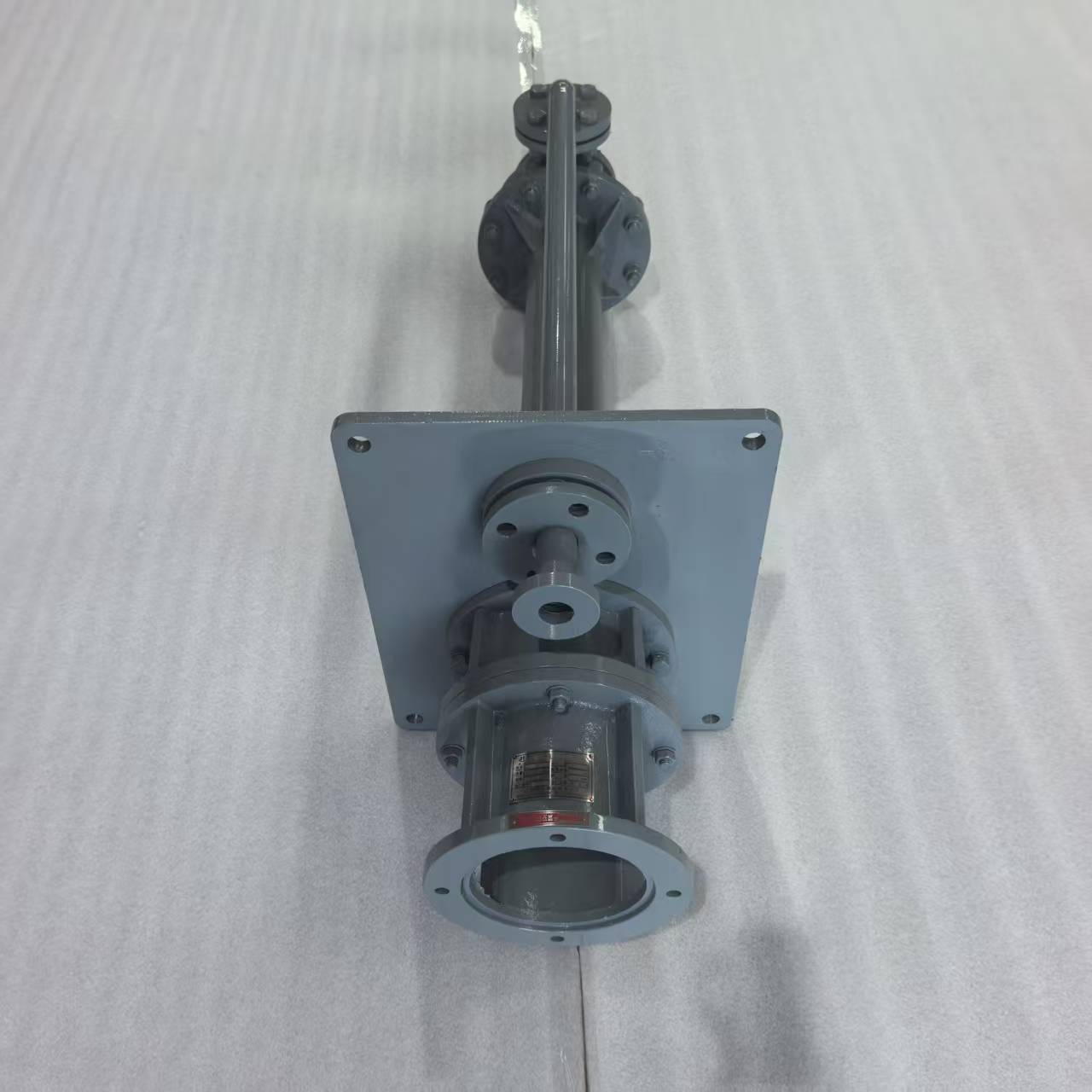

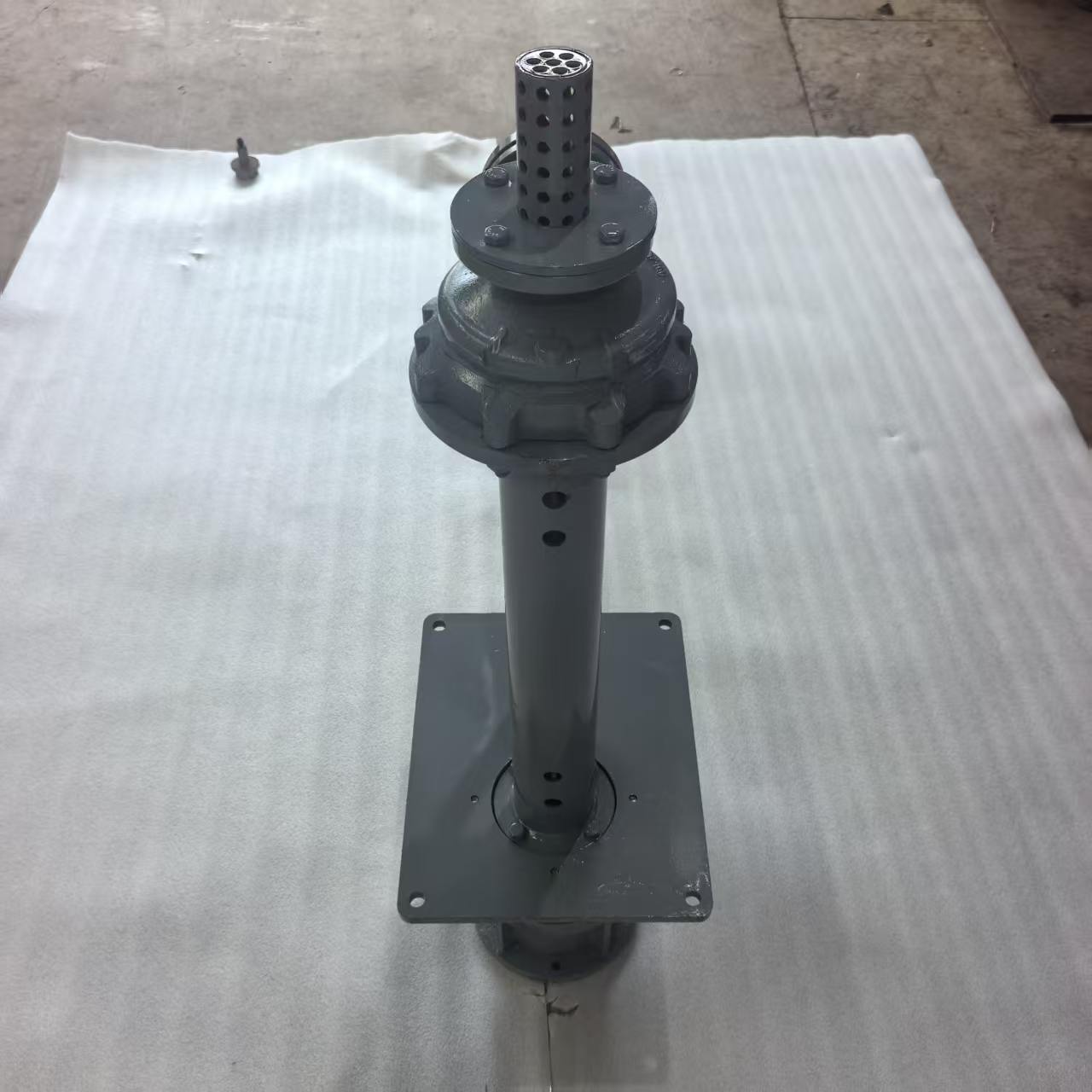

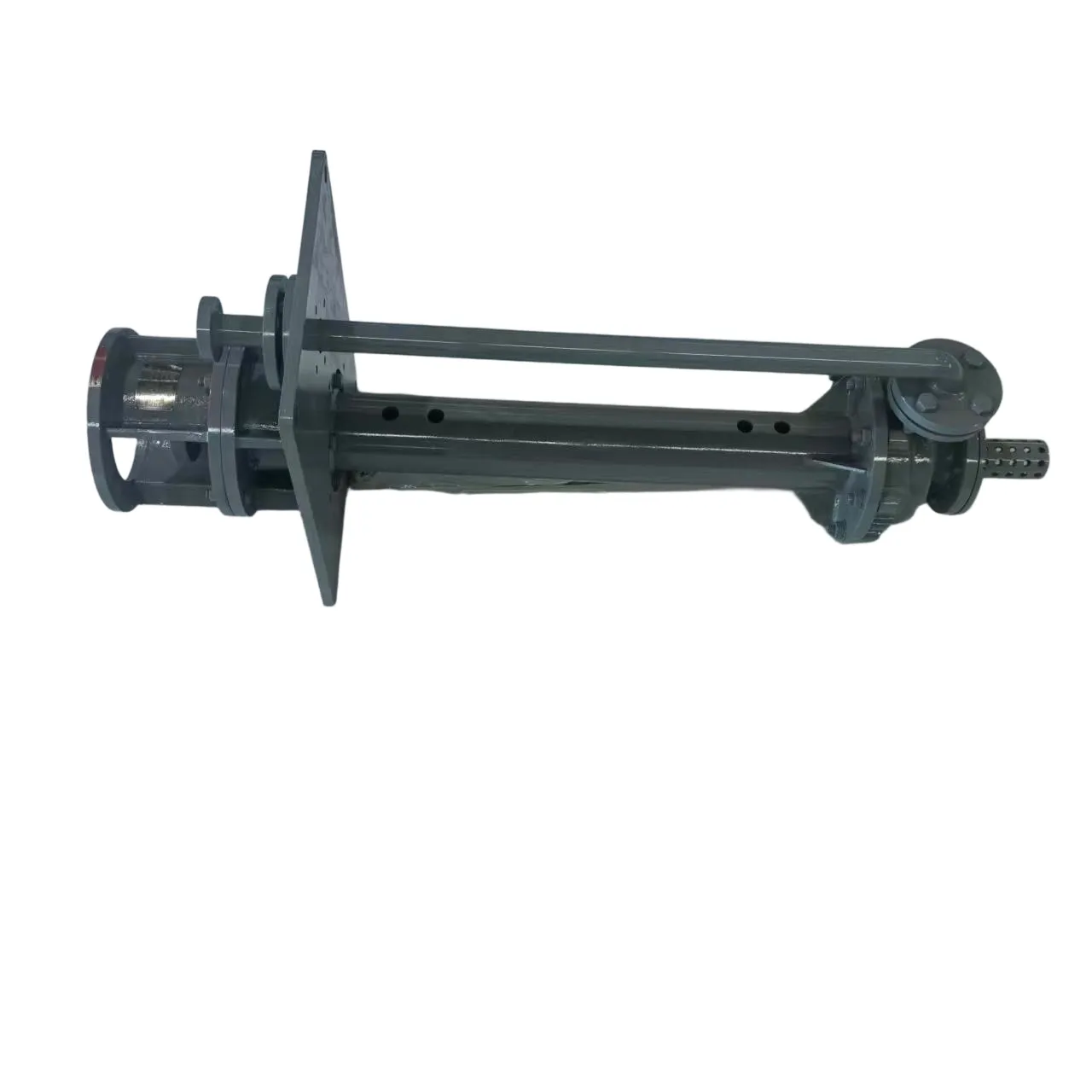

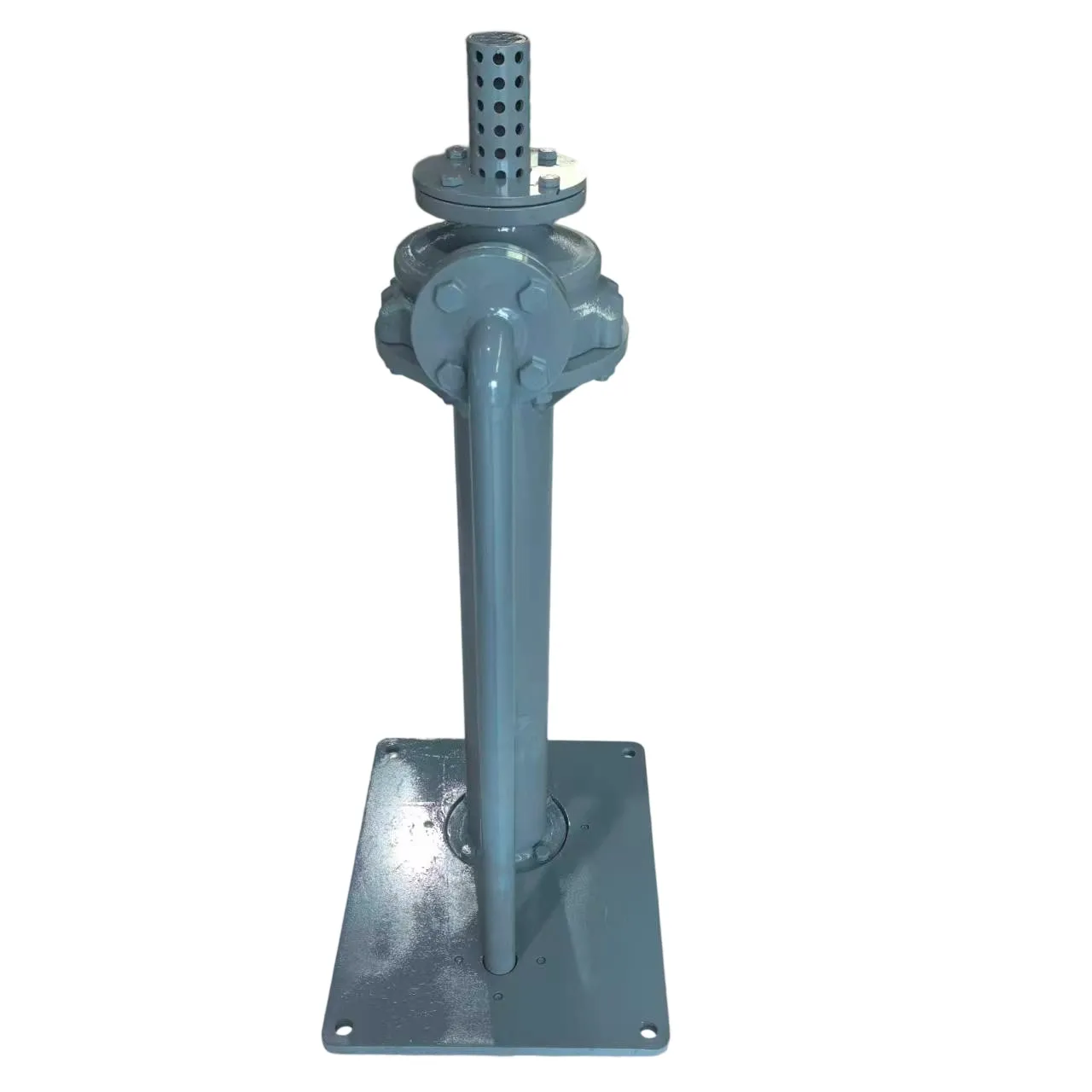

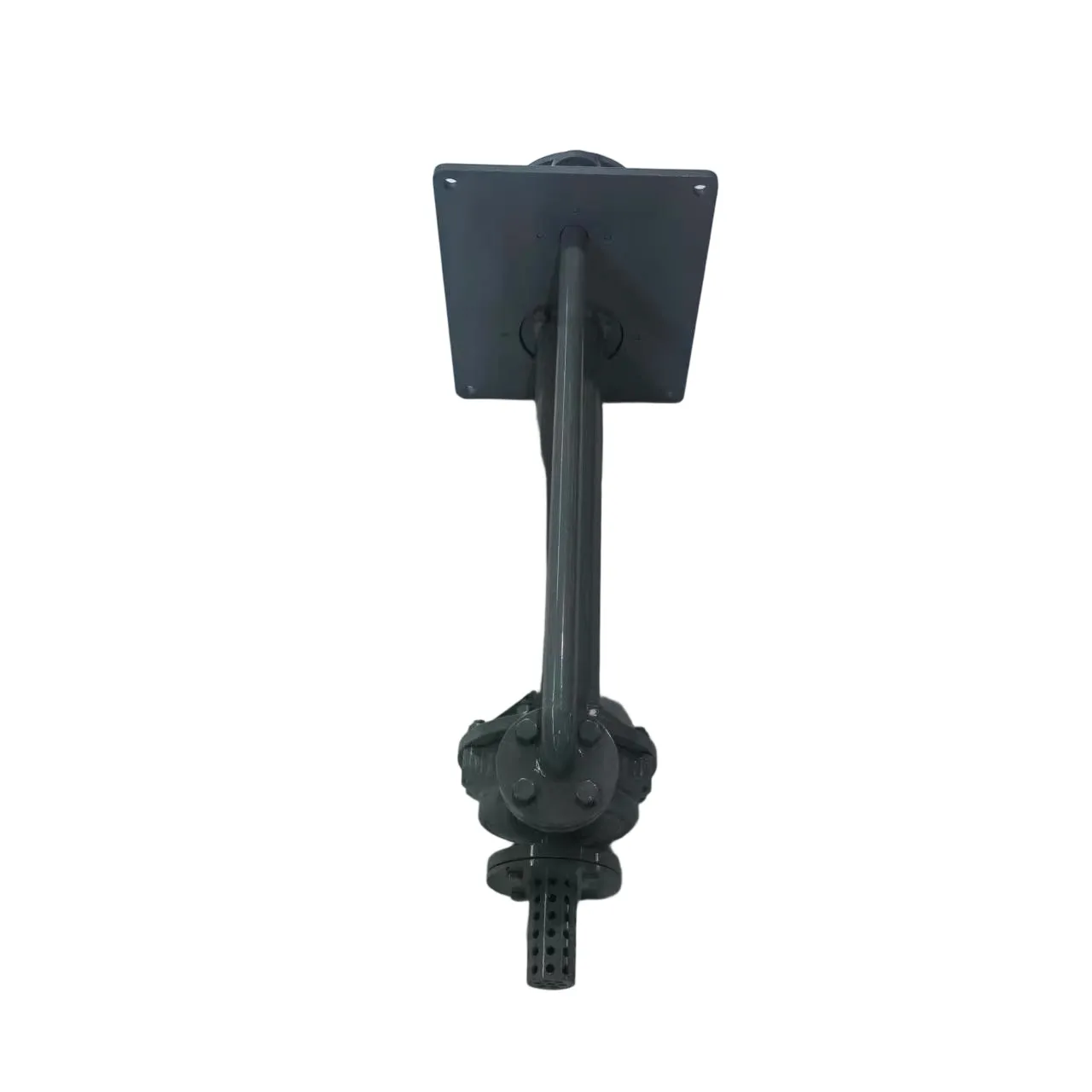

Il prodotto mostrato nelle foto è l'assieme della pompa senza motore elettrico montato. Durante l'installazione, il motore si collega all'albero superiore attraverso l'accoppiamento e il supporto motore.
Modelli di Riferimento della Pompa FY
| Modello di Riferimento | Portata Nominale | Testa Nominale | Potenza Motore |
| 25FY-20 | 3,2 m³/h | 20 m | 1,1 kW |
| 40FY-32 | 6,3 m³/h | 32 m | 3 kW |
| 50FY-50 | 12,5 m³/h | 50 m | 5,5 kW |
| 65FY-32 | 25 m³/h | 32 m | 5,5 kW |
| 80FY-50 | 50 m³/h | 50 m | 15 kW |
| 100FY-32 | 100 m³/h | 32 m | 15 kW |
*La potenza del motore si basa su liquidi simili all'acqua con densità relativa inferiore a 1,0. Liquidi più densi o più viscosi possono richiedere un motore più grande.
Vantaggi Principali del Prodotto
- Non è necessario priming durante il funzionamento normale
- Il motore rimane asciutto e facile da ispezionare
- La progettazione montata sul serbatoio risparmia spazio sul pavimento
- La costruzione con albero lungo è adatta a recipienti e fosse profondi
- Non è necessaria una guarnizione d'albero convenzionale nella carcassa della pompa sommersa
- Diversi impeller sono adatti a diverse condizioni del liquido
- Sono disponibili materiali resistenti alla corrosione
- La profondità di immersione può corrispondere alla progettazione del serbatoio
- Sono disponibili motori antiesplosivi
- I componenti della pompa rimangono accessibili dal tetto del serbatoio
Opzioni di Materiale
Il materiale corretto dipende dalla composizione chimica, dalla concentrazione, dalla temperatura e dal contenuto di solidi del liquido.
I materiali disponibili possono includere:
| Componente | Opzioni di Materiale |
| Carcassa della pompa | Ghisa, acciaio fuso, SS304, SS316, SS316L |
| Impeller | Ghisa, acciaio inox o lega speciale |
| Albero | Acciaio inox |
| Mansarda d'albero | Acciaio inox o lega resistente all'usura |
| Cuscinetto guida | Composito resistente all'usura o lega selezionata |
| Guarnizioni | PTFE, FKM o materiale specifico per il medium |
SS304 è adatto a molti liquidi di processo generali. Nel frattempo, SS316 e SS316L offrono una migliore resistenza a cloruri selezionati, acidi e soluzioni chimiche. Leghe speciali possono anche essere esaminate per condizioni più severe.
La compatibilità dei materiali deve sempre essere confermata con i dati esatti del liquido.
Opzioni di Impeller e Cuscinetti
Un impeller chiuso garantisce prestazioni stabili per liquidi puliti. Al contrario, un impeller aperto o semiaperto offre un passaggio più ampio per liquidi contenenti piccole particelle o fibre corte.
Le pompe FY standard sono principalmente destinate a liquidi puliti o leggermente contaminati. Se il liquido contiene particelle abrasive, cristalli o solidi, il produttore dovrebbe esaminare la dimensione e la concentrazione delle particelle.
La lubrificazione esterna dei cuscinetti può essere aggiunta per liquidi selezionati contenenti particelle. Ciò protegge il cuscinetto guida sommerso quando il liquido di processo non può fornire una lubrificazione adeguata.
Applicazioni Industriali
Le pompe di pozzo verticali FY sono comunemente utilizzate per:
- Scarico di serbatoi di stoccaggio chimico
- Trasferimento di acidi e alcali
- Sistemi di processo petrochimico
- Produzione farmaceutica
- Trattamento superficiale dei metalli
- Soluzioni di elettroplaccatura
- Raccolta di acque reflue industriali
- Processamento di carta e pasta
- Trasferimento di liquidi metallurgici
- Sistemi di trattamento ambientale
- Circolazione di recipienti di processo
- Drenaggio di pozzi sotterranei
La pompa standard non dovrebbe gestire solidi grandi, slurry pesanti o media altamente abrasive senza una struttura modificata.
Installazione e Funzionamento
Installare la pompa verticalmente su una piastra di montaggio solida e livellata. Inoltre, assicurarsi che l'apertura del serbatoio e la struttura di supporto possano sostenere il peso della pompa, del motore, del tubo di scarico e del liquido in funzionamento.
La carcassa della pompa deve rimanere sotto il livello minimo del liquido. Se il livello scende troppo basso, la pompa può aspirare aria e perdere prestazioni. Pertanto, è consigliato un controller del livello del liquido o un dispositivo di protezione da funzionamento a vuoto.
Prima dell'avvio:
- Confermare la rotazione corretta del motore.
- Controllare l'allineamento dell'albero e dell'accoppiamento.
- Girare l'albero manualmente per verificare la presenza di attriti.
- Verificare il livello minimo del liquido.
- Aprire la valvola di scarico secondo necessità.
- Controllare tutti i collegamenti bordati
