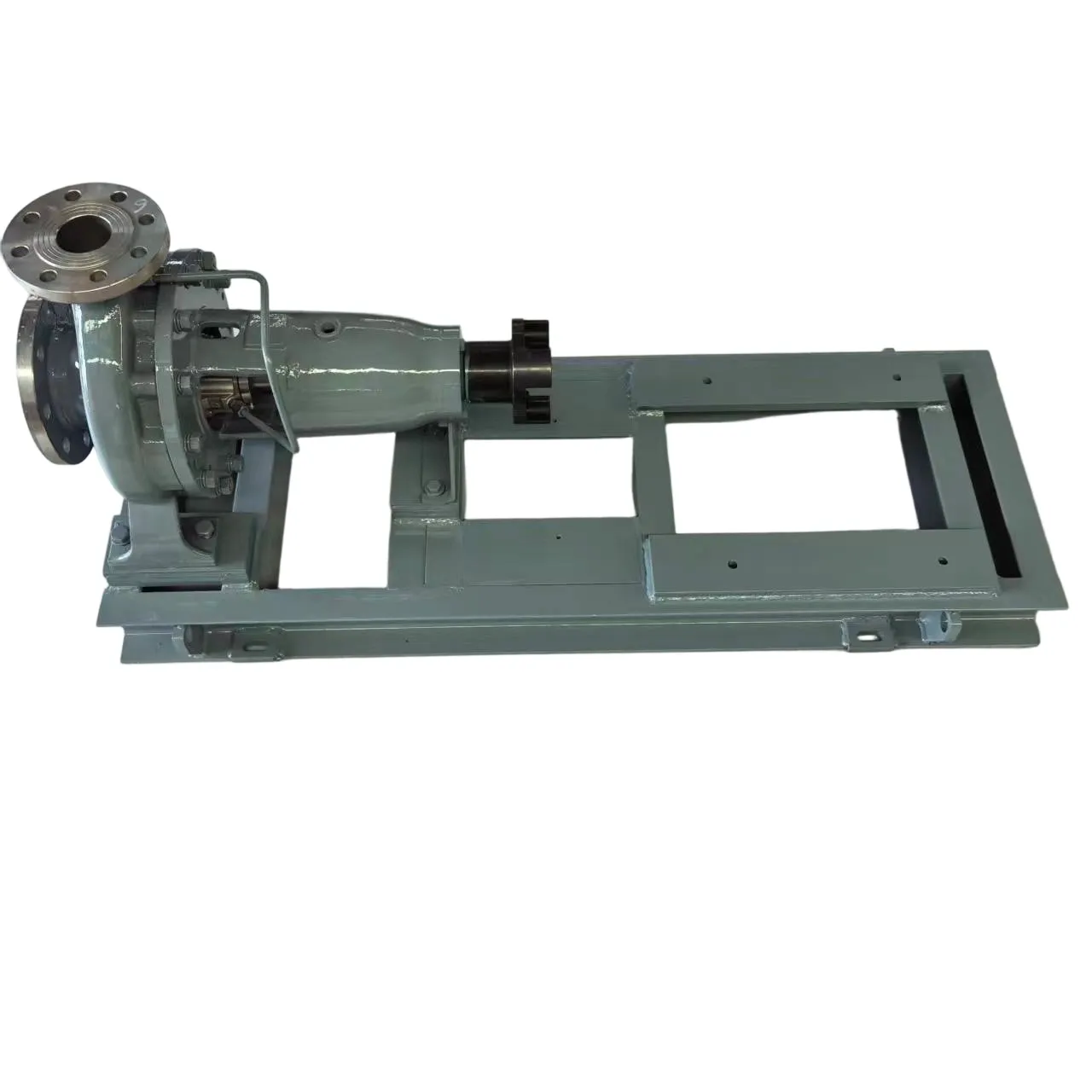

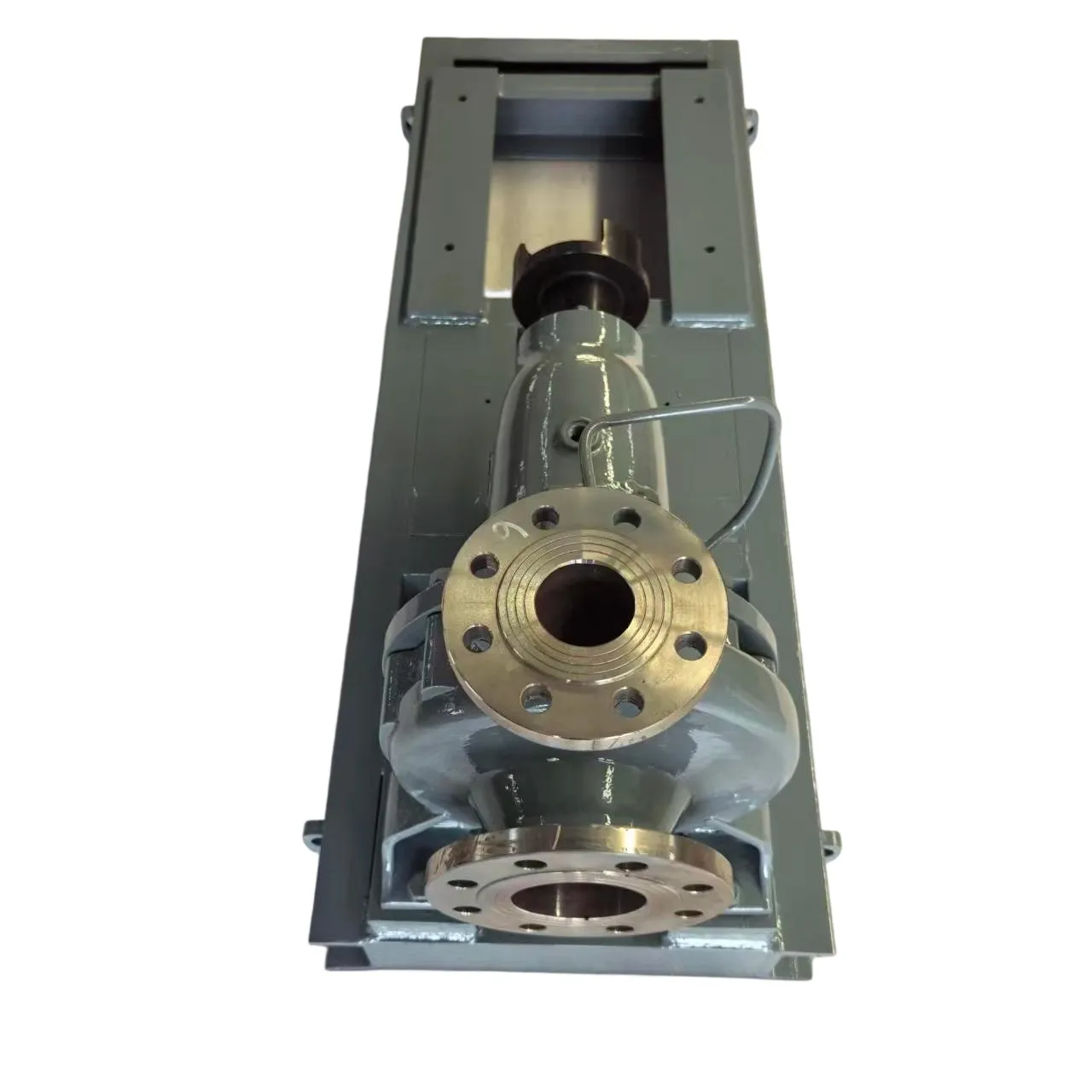

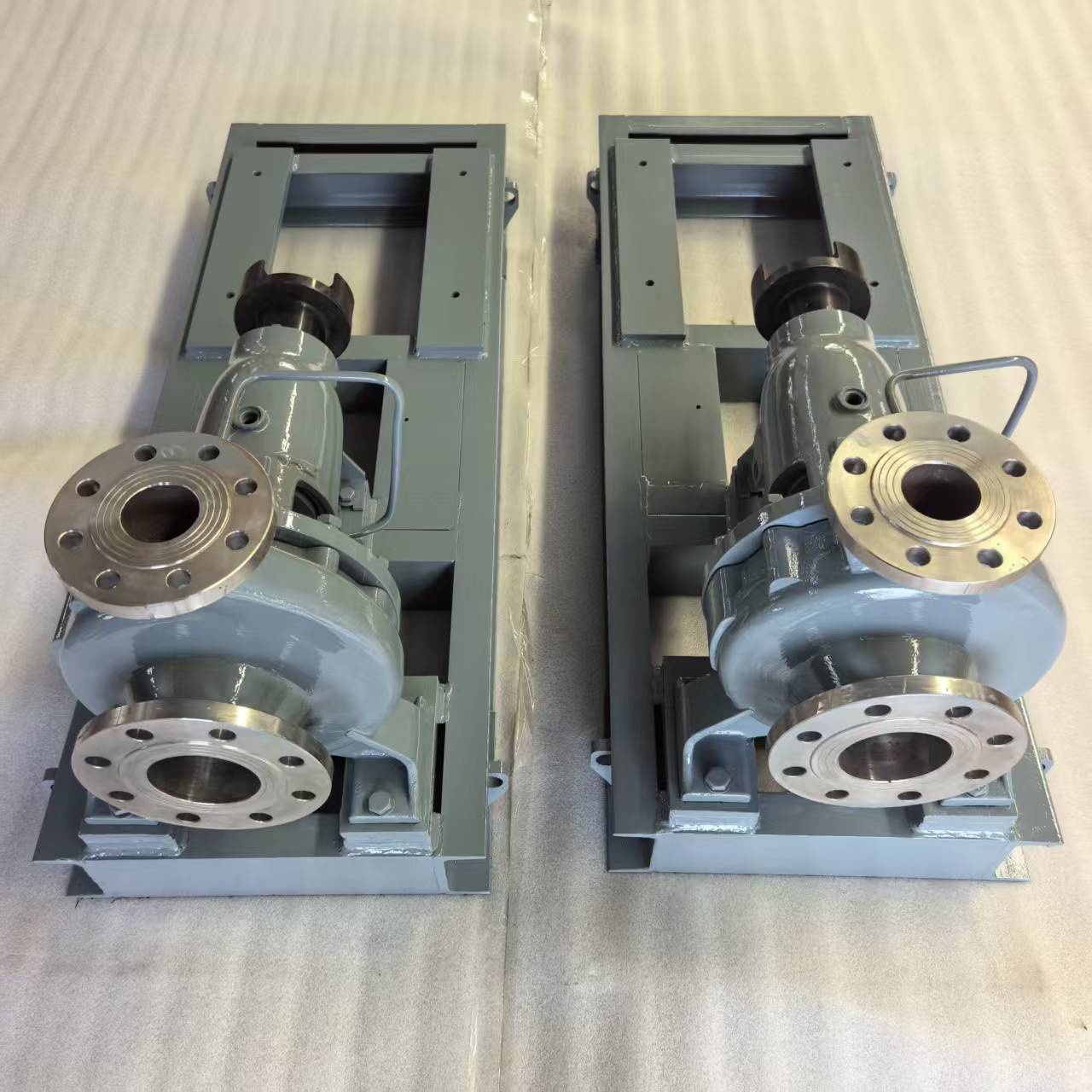

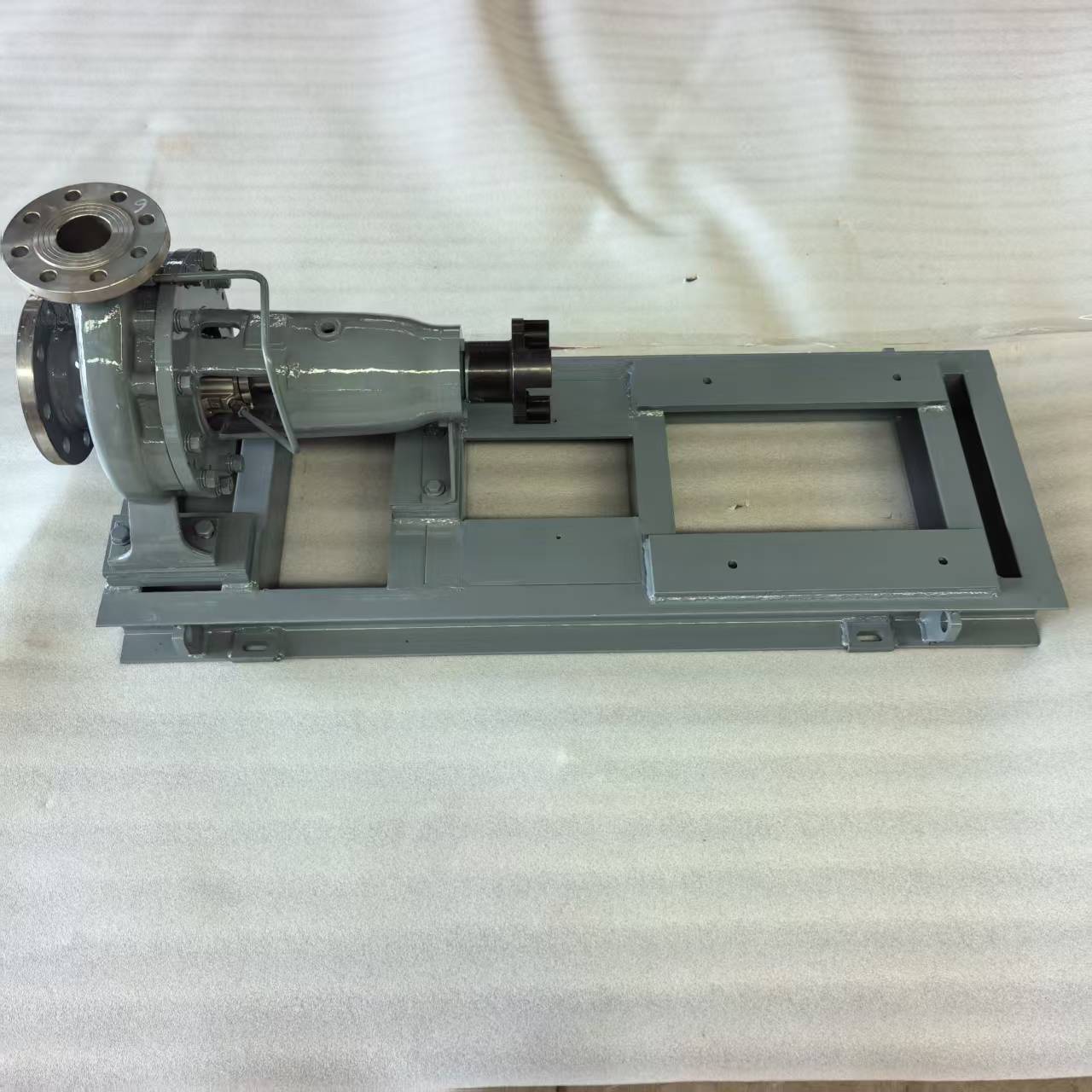

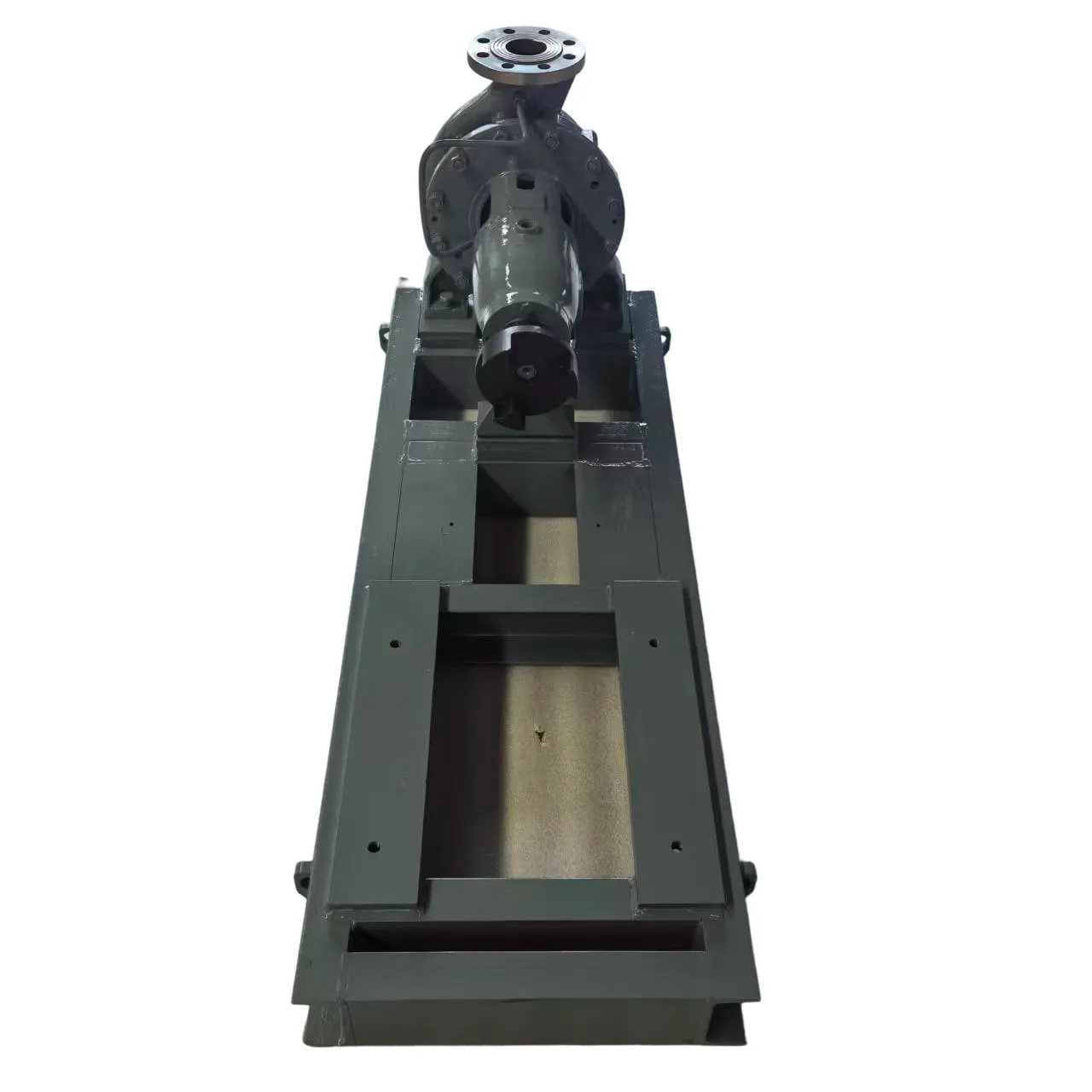

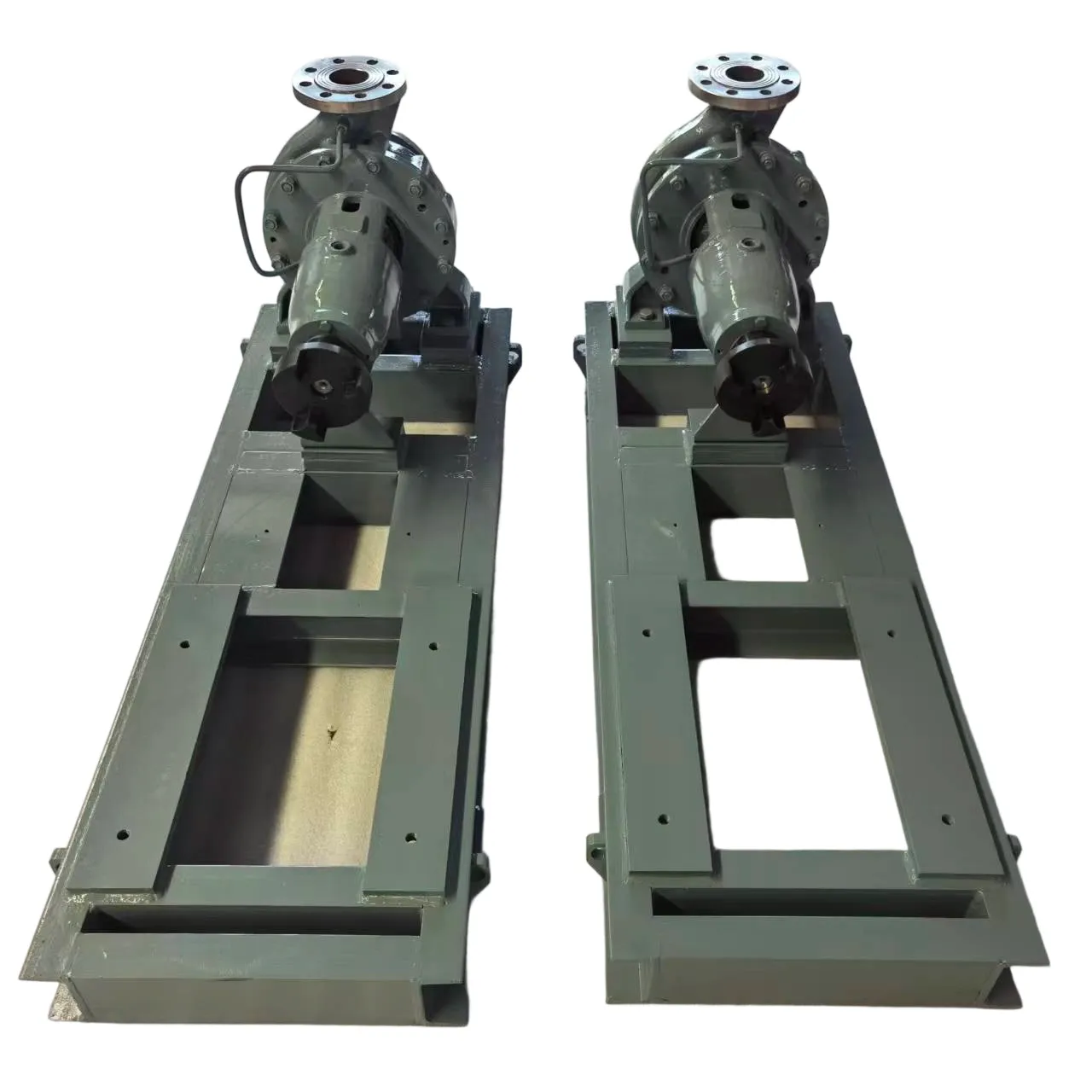

Pompa Chimica Standard Serie CZ

La pompa chimica standard CZ è progettata con una curva di prestazione uniforme, requisiti di cavitazione bassi ed efficienza operativa elevata. Queste caratteristiche possono rimanere stabili anche in condizioni di carico parziale quando la pompa è selezionata correttamente.

La pressione intorno alla guarnizione d'albero è bilanciata dalle pale dell'impellere ausiliario o dai fori di bilanciamento nell'impellere principale. Questo design aiuta a ridurre la pressione sull'area di sigillatura. Inoltre, le dimensioni selezionate della pompa utilizzano una carcassa a doppia voluta per bilanciare le forze radiali e supportare un funzionamento più uniforme.

Il diametro dell'albero e la struttura dei cuscinetti sono progettati per fornire un supporto stabile del rotore. I cuscinetti a rulli durevoli aiutano a sostenere i carichi operativi e a mantenere l'allineamento durante il servizio continuo.

Progettazione a estrazione posteriore per una manutenzione più facile

La pompa CZ utilizza un'assemblaggio modulare del supporto dei cuscinetti. L'albero, l'impellere, la camera di sigillatura e i componenti correlati formano un'unità rimovibile.

Durante la manutenzione, questo assemblaggio può essere estratto senza rimuovere la carcassa della pompa dalla pipeline collegata. Quando viene utilizzato un accoppiamento esteso, anche il motore può normalmente rimanere in posizione. Pertanto, i tecnici possono ispezionare l'impellere, l'albero, gli anelli di usura, i cuscinetti e la guarnizione con meno interruzioni alla linea di produzione.

Questa struttura a estrazione posteriore può ridurre il tempo di servizio e semplificare la sostituzione delle parti di ricambio. È particolarmente utile nelle piante chimiche dove i lunghi arresti possono influenzare l'intero processo.

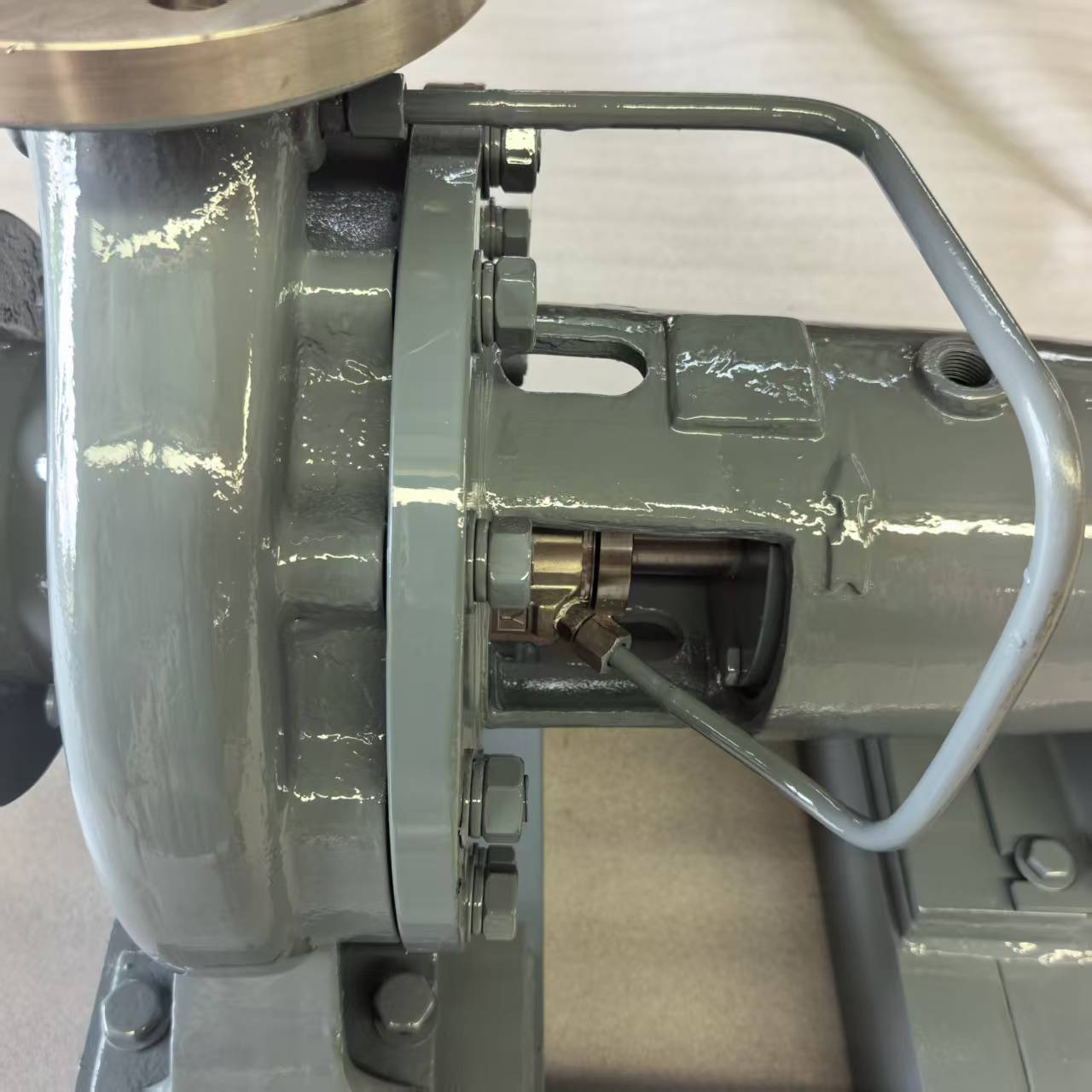

Configurazioni della guarnizione d'albero

Diversi liquidi impongono diverse esigenze al sistema di sigillatura. Per questo motivo, la pompa centrifuga chimica CZ supporta diverse disposizioni della guarnizione d'albero:

• Guarnizione a spazzola raffreddata o non raffreddata
• Sigillo meccanico singolo
• Sigillo meccanico doppio
• Sigillo meccanico bilanciato
• Disposizione di spruzzo o raffreddamento della guarnizione

Le guarnizioni a spazzola offrono un'opzione pratica per le mansioni industriali generali adatte. Tuttavia, i sigilli meccanici sono spesso selezionati quando il controllo della perdita, la temperatura, la pressione o la compatibilità chimica sono più importanti.

Per mezzi caldi, cristallizzanti, tossici o altamente corrosivi, il tipo di sigillo e il piano di spruzzo dovrebbero essere revisionati attentamente. I clienti dovrebbero specificare il sigillo meccanico richiesto quando richiedono un preventivo.

Opzioni di materiali resistenti alla corrosione

I materiali principali della pompa possono essere selezionati in base alla composizione del liquido e alla temperatura di servizio. Le opzioni disponibili possono includere:

• Acciaio inossidabile 304 e 304L
• Acciaio inossidabile 316 e 316L
• Leghe 804, 904 e 904L
• Titanio e leghe di titanio
• Fonte
• Acciaio al carbonio
• Acciaio inossidabile 1Cr13
• Altri materiali compatibili su revisione tecnica

La selezione dei materiali non dovrebbe basarsi solo sul nome generale del liquido. La concentrazione, la temperatura, i contaminanti, il valore di pH e la pressione operativa possono modificare il tasso di corrosione.

Pertanto, i clienti dovrebbero fornire una descrizione completa del mezzo prima della produzione. Jingjiang Xiangsu Pumps può quindi revisionare i materiali della carcassa, dell'impellere, dell'albero, degli anelli di usura, delle guarnizioni e della sigillatura come un sistema completo.

Liquidi adatti per le pompe chimiche standard CZ

Con la configurazione corretta di materiali e sigilli, la pompa CZ può essere utilizzata per molti liquidi industriali, inclusi:

• Acido solforico
• Acido nitrico
• Acido cloridrico
• Acido fosforico
• Acidi organici
• Soluzioni di idrossido di sodio
• Soluzioni di carbonato di sodio
• Soluzioni sali
• Prodotti petrochimici liquidi
• Composti chimici organici
• Liquidi di processo neutri
• Liquidi industriali caldi o a bassa temperatura

Per liquidi contenenti particelle, i clienti dovrebbero anche fornire la dimensione, la concentrazione, la forma e la durezza delle particelle. Questa informazione è necessaria per valutare l'usura e prevenire una selezione non adatta della pompa.

Applicazioni industriali

La pompa chimica standard Serie CZ è adatta per mansioni di trasferimento continuo, circolazione, carico, scarico e alimentazione di processo in:

• Piante chimiche e petrochimiche
• Raffinaderie di petrolio
• Centrali elettriche
• Carta e cellulosa
• Progetti di protezione ambientale
• Piante di lavorazione dello zucchero
• Impianti farmaceutici
• Sistemi marini e offshore
• Trattamento dell'acqua industriale
• Sistemi di serbatoi di stoccaggio e processo

Inoltre, la serie CZ copre la gamma di prestazioni principale di molte pompe chimiche IH. Certi modelli CZ possono servire come alternative di sostituzione per i corrispondenti punti di servizio IH. Tuttavia, le dimensioni, le classifiche delle flangie, i materiali e le prestazioni dovrebbero essere confermati prima della sostituzione.

Supporto alla configurazione del produttore

Jingjiang Xiangsu Pumps Co., Ltd. può configurare la pompa in base alle condizioni operativa reali del cliente. Il supporto può includere la selezione del modello idraulico, l'abbinamento dell'impellere, la selezione dei materiali, la configurazione della sigillatura, l'abbinamento del motore, la fabbricazione della base e la selezione della flangia.

Anche motori speciali possono essere considerati. Quando richiesto, il cliente dovrebbe specificare la potenza del motore, la tensione, la frequenza, il livello di protezione e la classificazione antiesplosiva.

Per una selezione accurata, si prega di fornire:

• Debitazione e altezza manometrica totali richieste
• Pressione di aspirazione o NPSH disponibile
• Nome e concentrazione del liquido
• Densità e viscosità
• Temperatura operativa e massima
• Dimensione e concentrazione delle particelle
• Materiali della pompa richiesti
• Guarnizione d'albero preferita
• Tensione e frequenza del motore
• Condizioni interne, esterne o di area pericolosa

Domande frequenti

La pompa CZ può gestire liquidi corrosivi?

Sì. Può trasferire molti liquidi acidi, alcalini, salini e organici quando sono selezionati materiali e sigilli adatti.

Può gestire mezzi ad alta temperatura?

L'intervallo operativo documentato va da -80°C a +300°C. Il limite reale dipende dal materiale, dalla sigillatura, dall'arrangiamento dei cuscinetti e dalle condizioni di processo.

È disponibile un sigillo meccanico doppio?

Sì. Sono disponibili configurazioni di sigillo meccanico singolo e doppio. Possono essere anche considerati arrangiamenti bilanciati.

La pompa può trasferire liquidi contenenti solidi?

Le configurazioni selezionate possono gestire liquidi contenenti particelle. Tuttavia, la dimensione, la concentrazione e la durezza delle particelle devono essere revisionate prima della selezione del modello.

Quale informazione è richiesta per un preventivo?

Si prega di fornire la debitazione, l'altezza manometrica, la pressione di aspirazione, le proprietà del liquido, la temperatura, i materiali, il tipo di sigillatura, i dati del motore e le condizioni di installazione.
